Фильтр масляного тумана для станков ЧПУ

Фильтр масляного тумана для станков ЧПУ предназначен для очистки воздуха от аэрозоля СОЖ и мелкодисперсных загрязнений, которые образуются в процессе металлообработки. Подбор модели зависит от типа станка, объёма рабочей камеры и интенсивности образования масляного тумана.

Рассчитать фильтр для моего станка

Доставка по России

Оборудование в наличии

Гарантия 12 месяцев

Масляный туман — скрытая проблема металлообработки

При высокоскоростной обработке и работе с СОЖ образуется мелкодисперсный аэрозоль, который выходит из рабочей камеры станка.

Последствия выхода масляного тумана из станка:

Загрязнение воздуха в цеху
Масляный налёт на оборудовании
Скользкий пол
Повышенный расход СОЖ
Загрязнение вентиляции маслом

Со временем это становится не просто дискомфортом, а источником дополнительных затрат.

Посмотрите расширенную статью про "Дым в производственном цеху"

Инженерное решение — локальная фильтрация масляного тумана

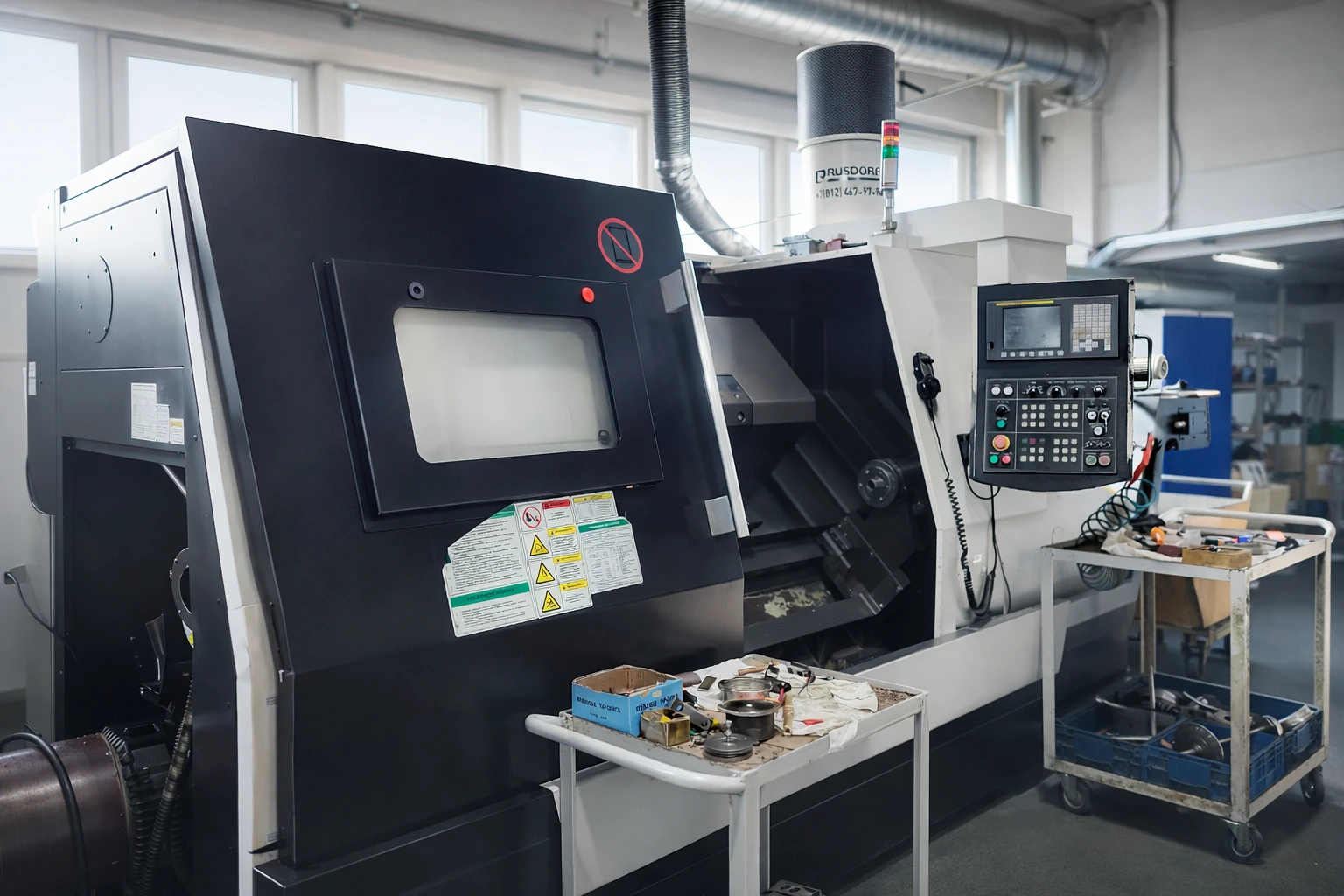

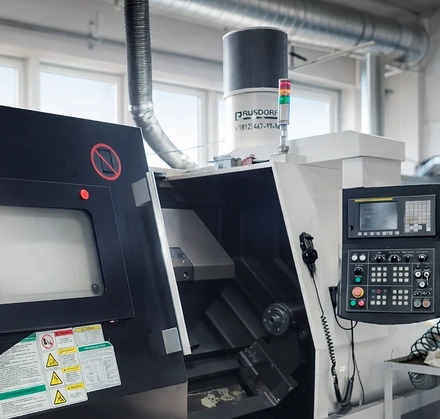

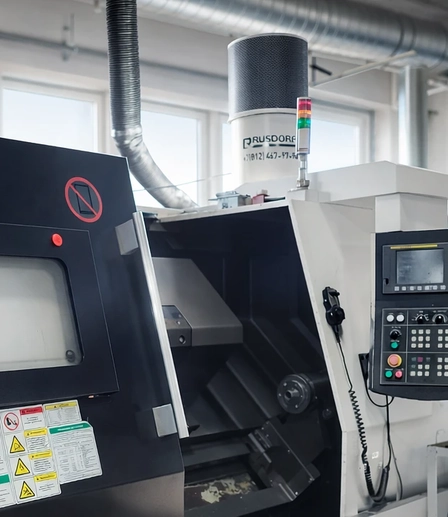

Фильтр устанавливается непосредственно на станок и удаляет масляный туман из рабочей камеры.

Собранная СОЖ конденсируется и возвращается обратно в бак станка.

В результате:

Воздух в цеху становится чище
Снижается расход СОЖ
Снижается загрязнение оборудования
Уменьшается нагрузка на общую вентиляцию

Принцип работы фильтра

Загрязнённый воздух из рабочей камеры (1) поступает в фильтр
Мелкодисперсные частицы СОЖ улавливаются внутренним фильтром
СОЖ конденсируется и возвращается в бак станка (3)
Очищенный воздух выводится в помещение (2)

Для задач с повышенными требованиями доступна версия с HEPA-фильтром до 99,95% очистки.

Фильтр масляного тумана — это не расход, а инвестиция

Без локальной фильтрации часть СОЖ теряется в виде аэрозоля и оседает вне станка.

Для производства это означает:

Регулярные доливы эмульсии в бак станка и увеличение затрат на СОЖ
Дополнительные расходы на уборку
Регулярное обслуживание вентиляции

Фильтр снижает потери и возвращает СОЖ обратно в станок.

В большинстве случаев эффект от использования фильтра заметен сразу после ввода в эксплуатацию.

Есть еще одно неочевидное преимущество:

После обработки детали оператору приходится ждать около одной минуты перед тем как открыть дверь станка и заменить обрабатываемую деталь на новую.

Причина - масляный туман должен осесть после обработки детали в станке.

С фильтром масляного тумана можно открывать дверь для установки новой детали через 15 секунд, а это четырехкратное ускорение на одном из производственных этапов.

Дополнительный материал про современные станки и необходимость локальной фильтрации воздуха.

Выберите модель фильтра для вашего станка

Модель / Параметр	Производительность, м.куб./ч	Диаметр фланца, мм	Внешний диаметр, мм	Высота, мм
TM-250A	600	125	390	820
TM-370A	1000	150	440	950
TM-750A	1400	150	480	950
TM-1100A	2000	150	540	1150

Каталог фильтров масляного тумана

Подберите модель по производительности,
типу станка и условиям эксплуатации.

В линейке представлены модели для компактных станков,
стандартных производственных задач и участков с более высокой нагрузкой.

Если вы уже понимаете требуемую производительность
или хотите сравнить несколько решений, перейдите в каталог моделей.

Смотреть каталог моделей

Комплектация фильтра масляного тумана

В комплект каждого фильтра входит всё необходимое для установки на станок:

Фланец для подключения к рабочей камере станка
Стойки для фильтра
Сайлент-блоки
Автоматический выключатель с монтажной коробкой
Гибкий воздуховод для подключения к станку
Гибкий шланг для отвода конденсата СОЖ из корпуса фильтра
Гибкий шланг для отвода конденсата СОЖ из пост-фильтра
Комплект саморезов, болтов и шпилек для установки
Комплект хомутов для фиксации воздуховодов и шлангов

Фильтры масляного тумана с HEPA фильтроэлементами

Частые вопросы от клиентов

Нужно ли устанавливать фильтр на каждый станок?

Рекомендуется локальная фильтрация на каждом станке, где образуется аэрозоль СОЖ. Такая схема установки максимально ограничивает распространение паров по рабочему помещению и в общеобменную вентиляцию.

Можно ли подключить станок к общей вентиляции для удаления паров СОЖ?

Да, такой вариант возможен, но нежелателен. Пары СОЖ будут оседать на воздуховодах и со временем появятся протечки масла из стыков и соединений вентиляционных каналов. Все масло соберется в системе вентиляции вместо того, чтобы остаться в станке. Как результат необходимость полной очистки системы вентиляции и возможно замена отдельных ее частей.

Для какого типа СОЖ подходят фильтры масляного тумана?

Наши модели фильтров подходят для удаления паров масляных и водосмешиваемых видов СОЖ.

Сложная ли установка фильтра на станок?

Монтаж достаточно прост и обычно осуществляется силами заказчика. Наши фильтры масляного тумана комплектуются полным набором крепежных элементов и комплектующих для установки практически на любой станок.

Есть ли у этого фильтра расходные материалы?

Да, внутри корпуса фильтра есть трехслойный фильтрующий элемент, который требуется периодически менять или промывать от масляных загрязнений. Кроме этого для тонкой фильтрации могут применяться HEPA-фильтры (High Efficiency Particulate Air — «высокоэффективное удержание частиц в воздухе»). Они требуют замены.

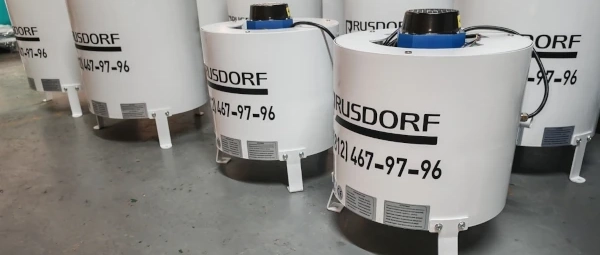

Оба типа фильтров в наличии на складе в Санкт-Петербурге.

Подберём фильтр для вашего станка

Оставьте заявку и мы рассчитаем оптимальную модель с учётом параметров вашего оборудования.
